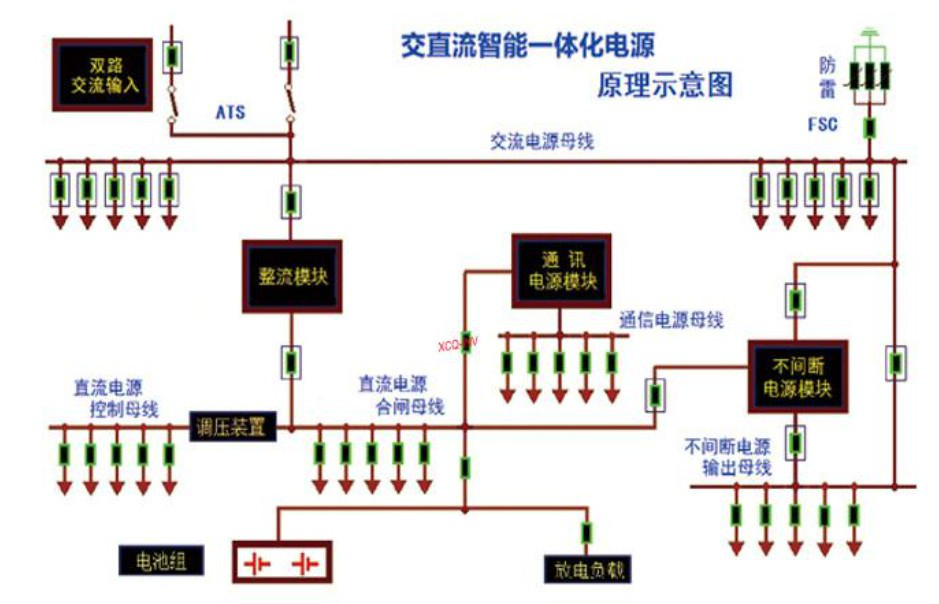

▲智能一体化电源系统

一体化电源系统是替代传统分立电源（操作电源、通信电源、UPS 电源、低压配电屏、事故照明屏）才出现的，主要应用在发电、配电、用电等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交 / 直流不间断电源。与传统的分立电源不同，一体化电源不但直接为变电站设备综合提供各类电源，而且由于集中监控的启用，大大提升了设备的互操作性。

系统功能
    交流电源系统：
    1.闭锁功能：自动转换开关ATS带机械电气双闭锁功能；
    2.互投功能：备用电源自动投入；
    3.自复功能：主电源恢复后，自动动切换才能回主供电源供电；
    4.通讯功能：多功能表以及开关量采集单元通过分监控( 带有 RS485 通讯接口)与智能一体化电源系统监控通讯；
    5.状态监视：能监测ATS开关位置状态，动作、故障、电压异常告警、馈线开关故障脱扣状态等；
    6.电气量远方监测与显示：能监测母线三相电压、三相电流、有功功率、无功功率、频率、电度等电气参量，可方便接入变电站综合自动化系统；
    7.具有告警事件记录、装置动作事件记录信号；
    8.支持运行模式：固定电源I 供电；固定电源II 供电；自动电源I，电源I为主供电源；自动电源II，电源II为主供电源；停止供电。

    直流电源系统：
    1.通讯功能：充电模块、综合测量单元、绝缘检测单元以及电池巡检单元通过分监控（带有RS485通讯接口）与交直流智能一体化电源系统监控通讯；
    2.状态监视：能监测模块输出开关、电池开关以及各馈线开关位置脱扣状态，母线及支路绝缘异常告警，单体电池电压异常告警、交流输入电压异常告警、母线及电池组电压异常告警等；
    3.电气量远方监测与显示：能监测模块输出电压电流、电池电压电流、合母电压、控母电压、负载电流、正负母线对地电压等电气参量，可方便接入变电站综合自动化系统；
    4.事件记录：具有告警事件记录、装置动作事件记录信号；
    5.支持运行模式：自动智能电池管理。手动均浮充转换对电池进行管理。

    INV逆变电源/UPS不间断电源系统：
    1.通讯功能：INV 逆变电源/UPS不间断电源模块（带有RS485通讯接口），与一体化电源监控通讯；
    2.状态监视：能监测模块直流输入开关、交流输入开关、交流旁路开关、交流输出总开关以及各馈线开关脱扣状态，模块交直流输入电压、交流输出电压、电流异常报警等；
    3.电气量远方监测与显示：能监测INV逆变电源/UPS不间断电源模块交流输入电压、直流输入电压、交流输出电压、输出电流、输出频率等电气参量，可方便接入变电站综合自动化系统；
    4.事件记录：具有告警事件记录、装置动作事件记录信号。

    DC/DC通信电源系统：
    1.通讯功能：DC/DC通信模块通过分监控（带有RS485通讯接口）与智能一体化电源系统监控通讯；
    2.状态监视：能监测模块输入开关以及各馈线开关位置脱扣状态，模块输出电压异常报警等；
    3.电气量远方监测与显示：能监测模块输出电压、电流等电气参量，可方便接入变电站综合自动化系统；
    4.事件记录：具有告警事件记录、装置动作事件记录信号。
